    一.气动系统工作原理

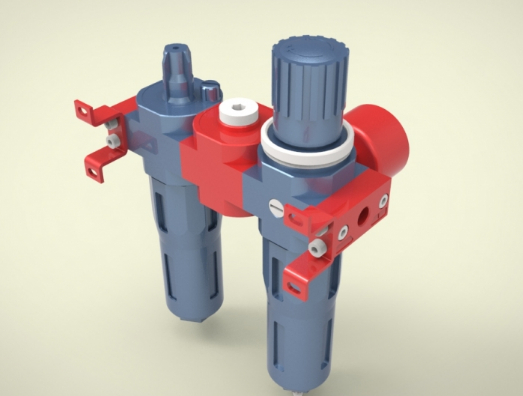

    气动系统由气源系统、控制元件、执行元件三部分.气源系统由FESTO三联件组成,是对气源的处理其中包括过滤器、减压阀、油雾器三部分.控制元件也就是阀,用来切换气缸的动作.目前立加用到的为控制气冷的两位两通阀,控制主轴松夹刀两位五通电磁阀以及控制刀库的三位五通电磁阀.执行元件就是气缸,通过气控制气缸去推动工件.

    过滤器主要作用过滤空气中的微粒和水分,立加选用的FESTO三联件过滤精度为5微米,排水方式为手动排水,通过旋转水杯下方的排水口,可将水排出.空气从进气口经过扰流板、和过滤芯将压缩空气中的水分和微粒过滤出去.过滤之后的空气从出气口排出.

    减压阀作用设定气源的压力.压力设定在0.6MPa.向上拔减压阀上盖然后旋转手柄,使上端弹簧压缩量变化来控制气压的大小变化,调整好后将上盖按下即可.

    油雾器作用润滑气动系统的元器件.原理为气体进入油杯,通过油杯中气管使油形成油雾进入上方的透明体与气体混合再排出.旋转油雾器上的黑色扭盖,打开后向其中注入#32导轨油.亦可旋转油杯,将油杯取下,直接向油杯中注油.
